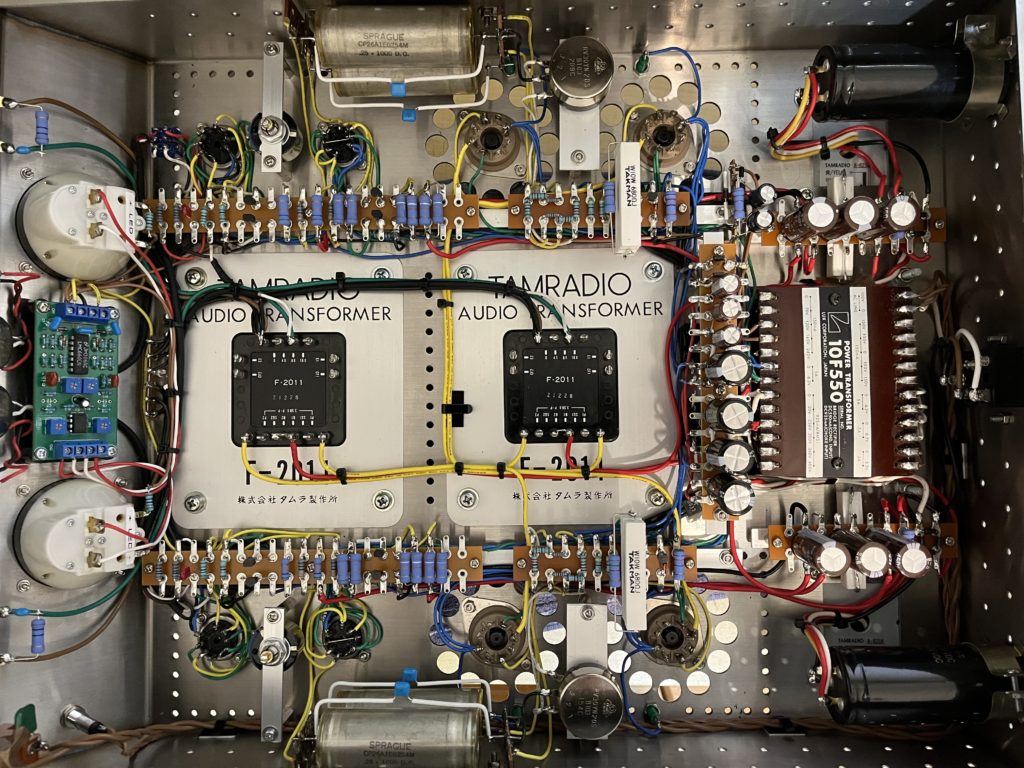

６B4G（傍熱管）pp全段差動メインアンプです。
初段 12AU7差動
ドライブ段 CK6414差動
出力管 ６B4G（傍熱管）差動PP
の3段増幅の構成です。
NFBを０、-3.3db、-5.6dbの3段階を切替SWで選択できる様にしました。
周波数特性 10Hz～100KHz -1db以内 -3.3db、-5.6db 負帰還時
最大出力 6.1W＋6.1W

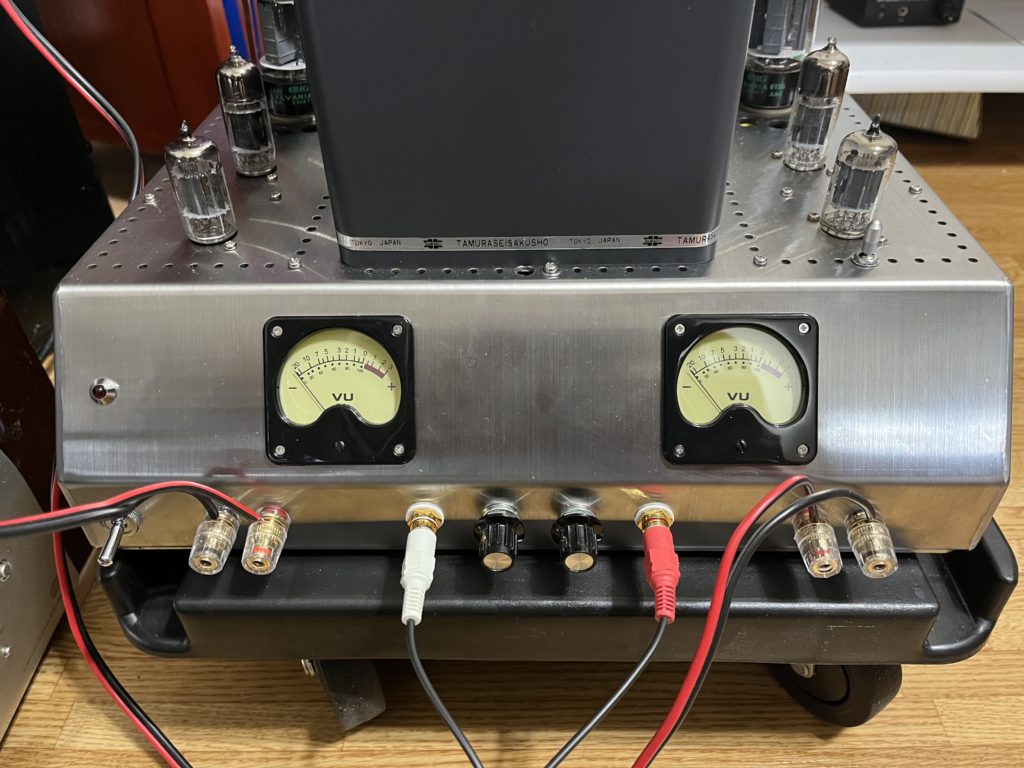

VUメーターを新規に取り付けました。
納入後にお客様の感想を頂きましたので紹介します。
このお客様は前にオールメタル管全段差動メインアンプの製作をご依頼いただいた方です。
「容貌も予想通りでスッキリ仕上がっています。また、素晴らしい音質のアンプに仕上がっています。安定感があり不安を抱くものは何一つ感じないです。ノイズが全くなく静粛です。
出力は不足を感じない力感がでています。VUメーターの作動も安心感を与えてくれます。
肉声は肉声らしく、バイオリンは弦の艶をピアノはその響きを余すところなく表現してくれていると感じました。素晴らしいアンプに仕上げて下さいましたことに改めてお礼申しあげます。
これから座右の愛機として永く愛でていくいく所存ですのでどうぞ末永くお世話くださいますようお願いいたします。」
全段差動アンプの製作や既存アンプの差動アンプ改造については下記の
メールアドレスにお問い合わせください。
どうぞよろしくお願い申しあげます。
